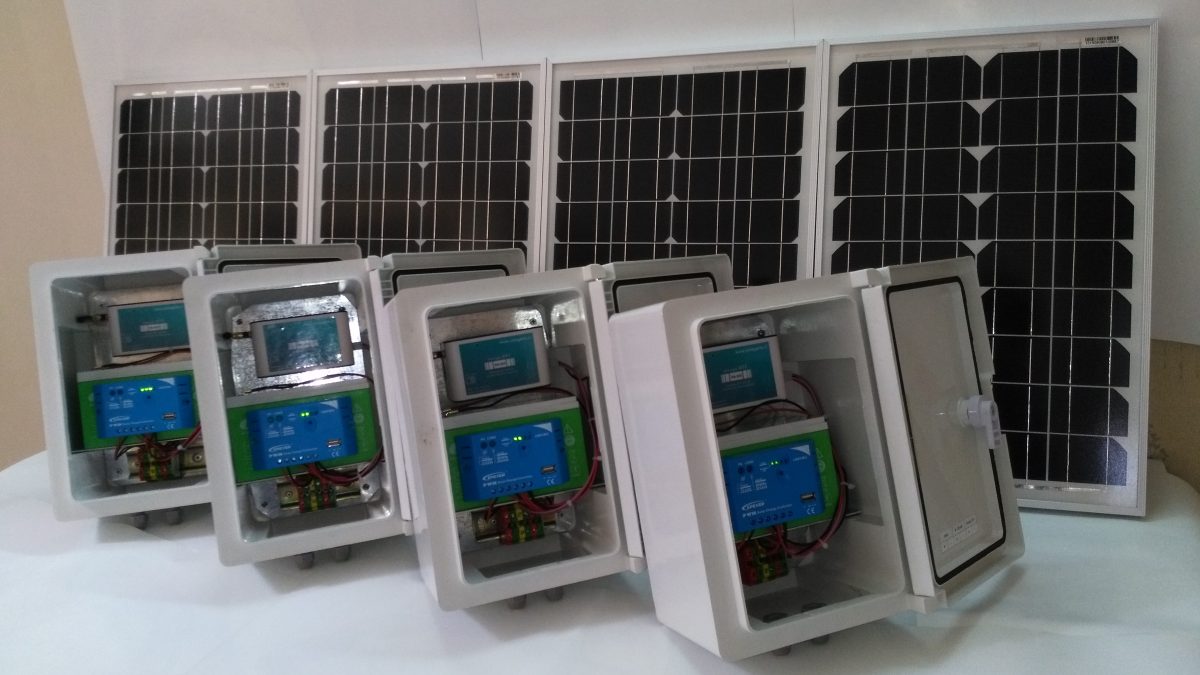

- طرز عملکرد دستگاه:
عملکرد سامانه Scadapackبه این صورت می باشد که با توجه به برنامه ریزی های از قبل تعیین شده در سیستم، ورودی های مورد نظر خود را دریافت کرده(ورودی دیجیتال ایزوله نشان دهنده وضعیت صفر و یک بودن یک شیر برقی میتواند باشد؛ یا اندازه کلر باقی مانده آزاد که توسط سنسور کلر اندازه گیری شده است) و پردازنده اصلی بعد از اندازه گیری های ممکن، اطلاعات را از طریق پورت LAN یا ماژول GPRS به سرور و سامانه اسکادا ارسال خواهد کرد. بنا به طراحی و برنامه ریزی های انجام شده، تحلیل موردنظر بر روی این اطلاعات انجام گرفته، وضعیت خروجی ها آن تعیین میگردد و از طریق همان پورت LAN یا ماژول GPRS به دستگاه مرکزی ارسال می شود. پس از این وضعیت خروجی ها مشخص و اعمال می گردد( می تواند خاموش شده یک یا هر چیز دیگری باشد).
در این سیستم با توجه به این که پورت دیگری مانند باس RS485 موجود می باشد، قابلیت ارتباط با Power Analyzer ، ارتفاع سنج الکترونیکی و… نیز امکان پذیر است.
- پیچیدگی های فنی محصول:
پیچیدگی فنی این سیستم در بخش طراحی برد الکترونیکی مدارات آنالوگ می باشد، برای مثال سنسور کلر باقی مانده آزاد (GP 07)، جریانی در حدود 5 پیکوآمپر داراست که چون جریان بسیار ضعیفی است ،طراحی اندازه گیر آن (ADC) و مدارات آپ امپی( به شدت نویز پذیرند) سخت خواهد بود.
از طرفی پروتکل های ارتباطی اهمیت بسیاری داشته که پروتکل های این سیستم استاندار بوده و از امنیت بالایی برخوردارند. برای مثال ، ارتباط LAN با پروتکل dnp3 ( این پروتکل بر روی میکرو کنترلر سیستم کاملا پیاده سازی شده است)برقرار شده که در سامانه اسکادا علاوه بر اهمیت بالا از پیچیدگی برنامه نویسی بالایی نیز برخوردار است.
- ویژگی ها یا کارکرد خاص:
استفاده از استاندارد پروتکل DNP3 و MODBU
